Beschrijving

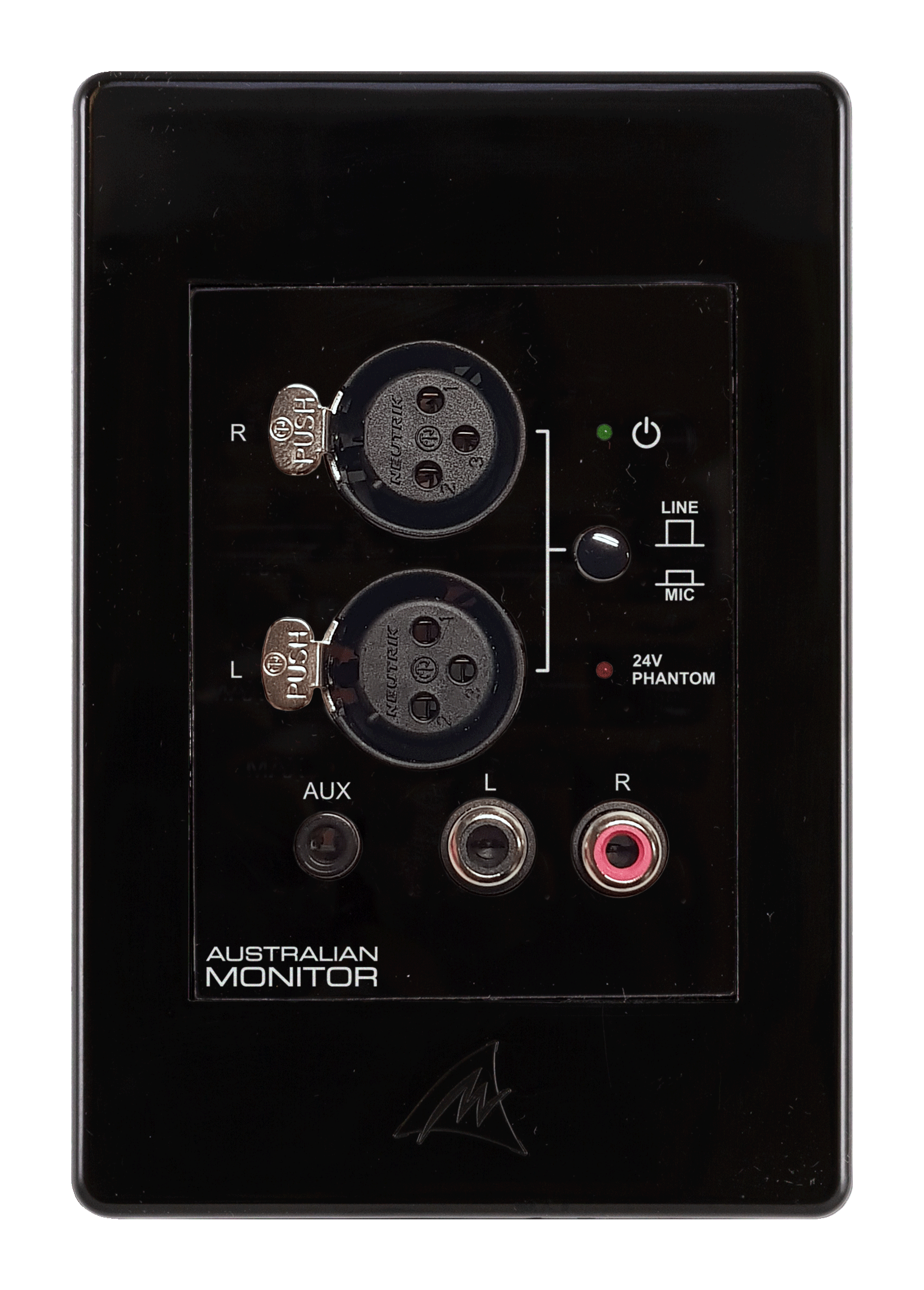

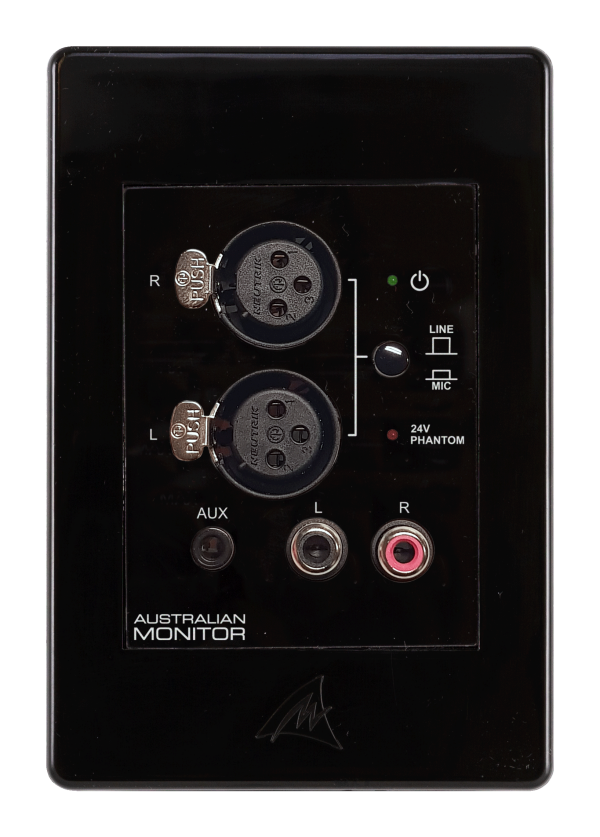

Australian Monitor WPML-B wandpaneel
De Australian Monitor WPML-B wandpaneel in de kleur zwart heeft een actieve audio-ingang met opties voor XLR-, RCA- en 3,5 mm inputs. De XLR-input kan worden gebruikt om te werken als microfoon- of line-input, de RCA- en 3,5 mm input zijn vast ingesteld op lijnniveau. De ingangen worden gemixed en omgezet naar gebalanceerde lijningangen voor stereo- of mono-uitgang op lijnniveau.
Bij de WPML-B worden standaard twee afdekplaten meegeleverd voor horizontale of verticale installatie van het wandpaneel. De WPML is ook in het wit leverbaar (WPML-W). Bovendien is de WPML-B compatibel met HPM VIVO afdekplaten, waardoor tot 13 extra kleuropties kunnen worden gecreëerd. Vervang gewoon de meegeleverde afdekplaat door de gewenste kleur voor een uniek kleuroplossing.
Selectieschakelaars maken het mogelijk:
- Stereo- of mono output mode te selecteren
- Aan/uit 24V fantoomvoeding in microfoonmodus
- Aan/uit -6dB uitgangsverzwakking
De WPML-B samengevat:
- XLR-, RCA- en 3,5 mm-ingangsopties
- XLR-microfoon- of lijnniveau-ingangskeuzeschakelaar
- 24V fantoomvoeding in microfoonmodus (uitschakelbaar)
- Gebalanceerde audio-uitvoer van het euroblok
- Stereo- of mono-uitvoermodus
- -6dB verzwakkerinstelling
- Kan worden gebruikt met de WP-BREAKOUT voor eenvoudige voeding en audioconversie
- Ook verkrijgbaar in wit (WPML-W)
- Compatibel met HPM VIVO afdekplaten
